Natančno merjenje pretoka v zaprtih ceveh s pitno ali industrijsko vodo

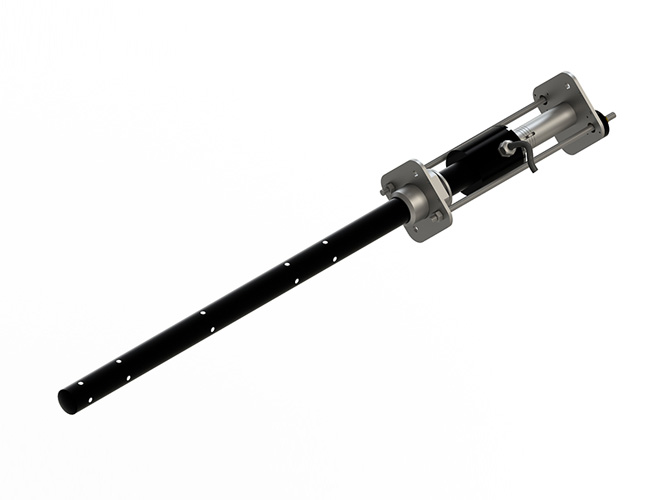

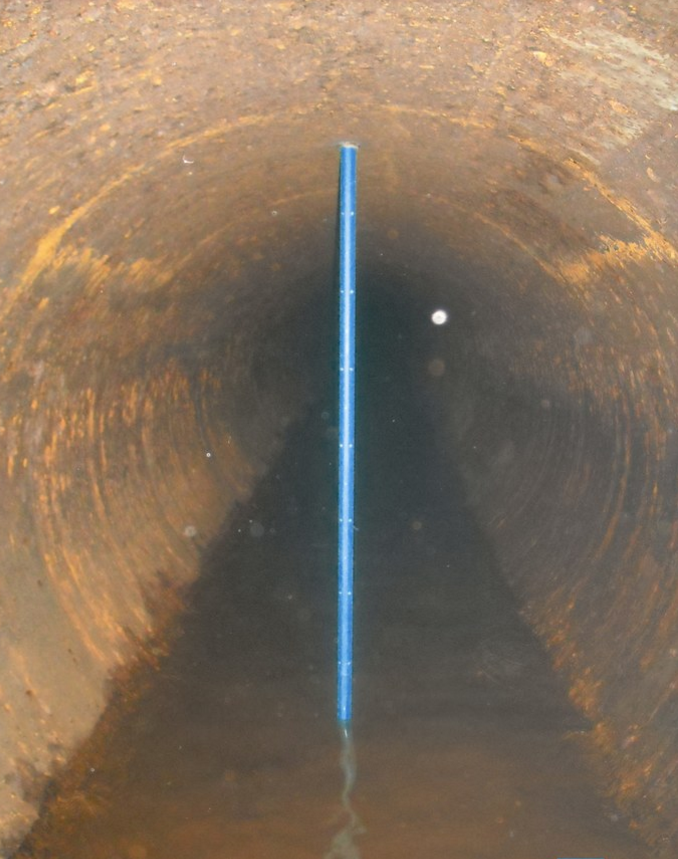

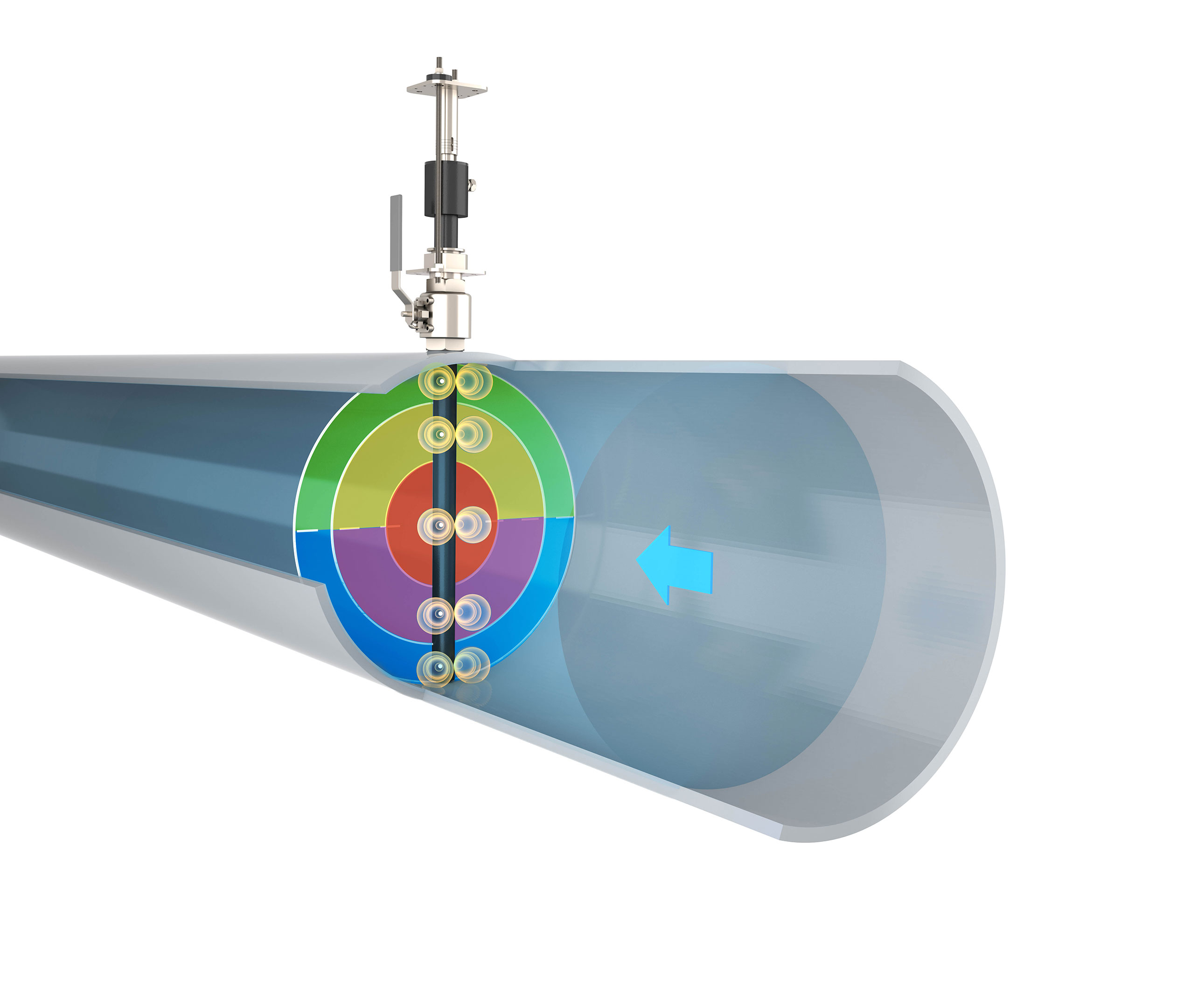

Elektromagnetni merilnik AVI-MAG™ je kombinacija inovativnega senzorja in nadzornega sistema, ki uporabniku natančno in zanesljivo poroča o pretoku v cevi. Vgraditev senzorja je enostavna in ne potrebuje kalibracije na mestu namestitve. Vzdolž senzorja je nameščenih od 3 do 8 elektromagnetnih grafitnih elektrod, ki natančno določajo hitrost tekočine v cevi.
AVI-MAG™ s svojo robustnostjo in enostavno uporabo omogoča opravljanje vseh zadanih nalog, namestitev pa je enostavna in ne zahteva kalibracije.

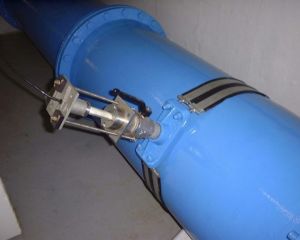

Enostavna namestitev brez praznjenja cevi (hot-tap)
Merjenje različnih tokov, vključno s turbulentnimi in vrtinčastimi tokovi

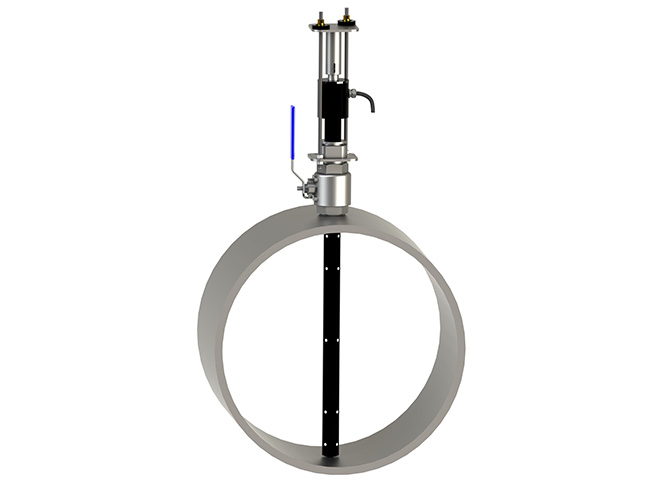

AVI-MAG™ je na voljo v 2 različicah: z 1,5” ali 2” krogličnim ventilom. AVI-MAG™ 1,5” je namenjen cevem velikosti od DN100 do DN1500, AVI-MAG™ 2” pa je namenjen cevem velikosti od DN500 do DN2500. Za merjenje pretoka v ceveh z večjim premerom se obrnite na zastopništvo FLOW-TRONIC v Sloveniji.

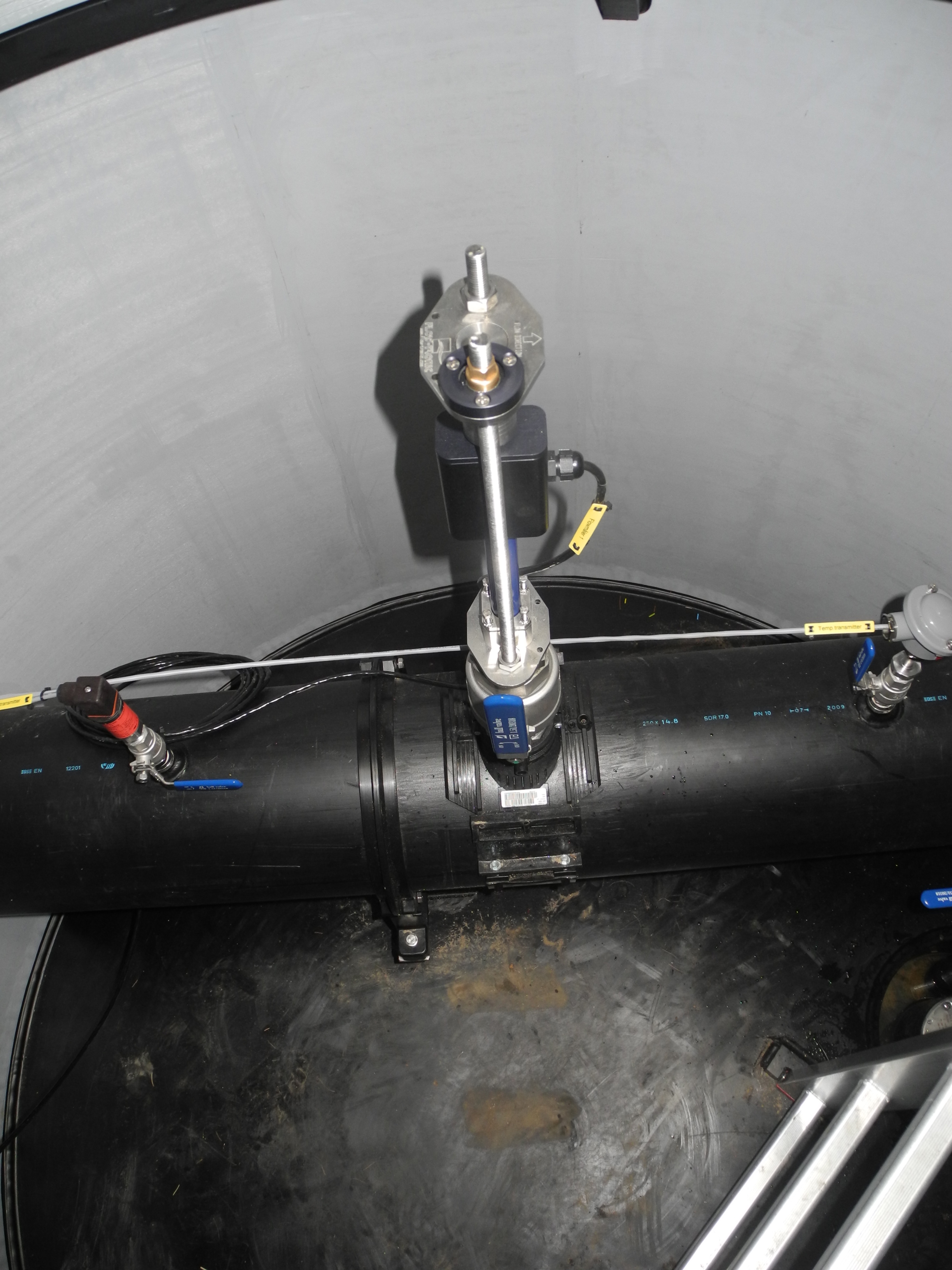

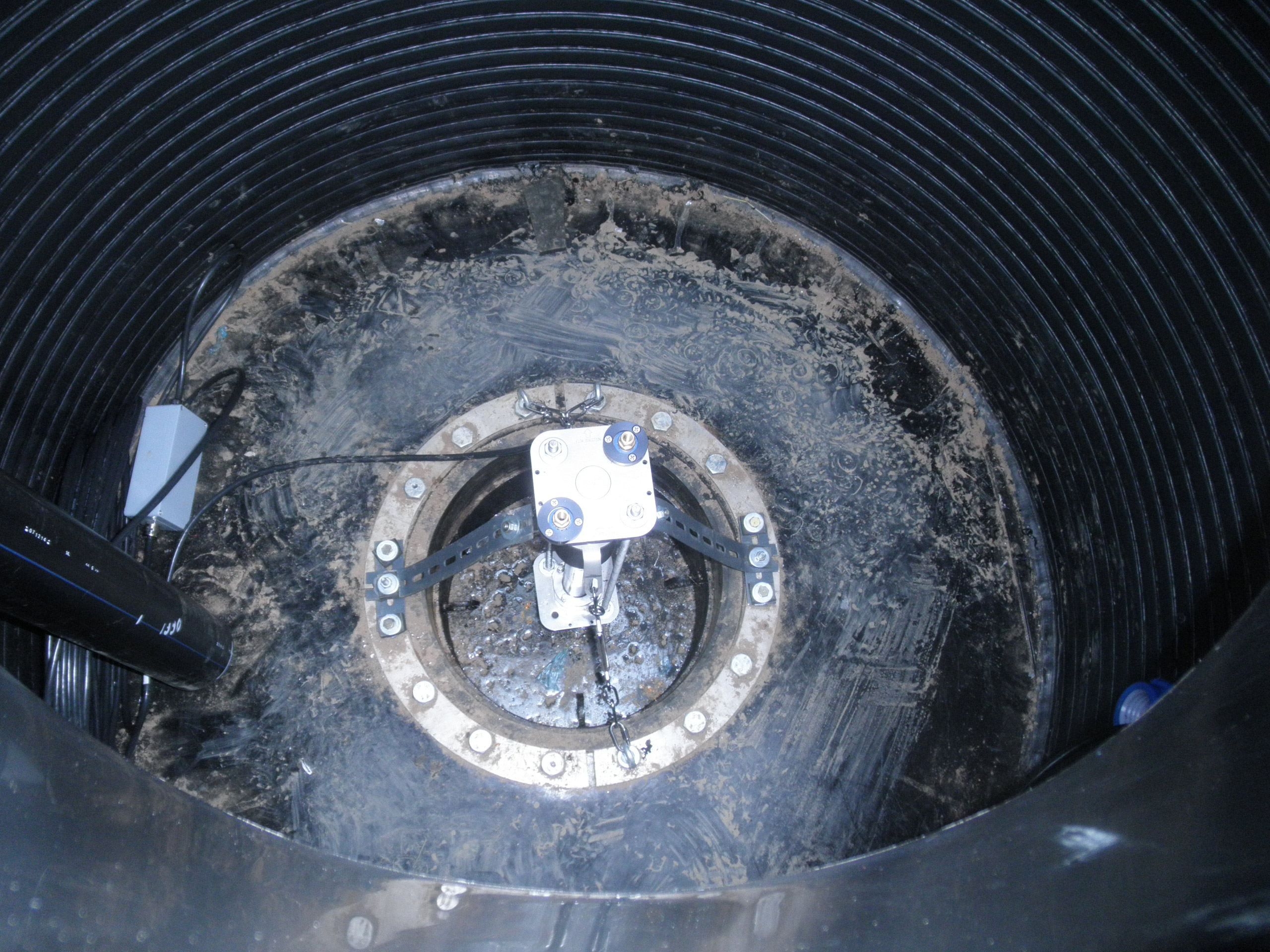

AVI-MAG™ omogoča namestitev na lokacijah, kjer ni veliko prostora, lahko se povsem potopi in je vedno popolnoma dostopen. Zelo enostavno se odstrani iz cevi pod pritiskom, kar zagotavlja lažje pregledovanje, čiščenje, kalibracijo (verifikacijo) in ponovno namestitev brez večjih prekinitev merilnega procesa. AVI-MAG™ slovi kot najbolj ekonomična rešitev, saj omogoča cenovno in časovno ugodno nadgradnjo že obstoječega merilnega sistema.
Glavne lastnosti
- Nizki stroški zaradi enostavne namestitve
- Natančnost merjenja
- Robustna izdelava (ni premičnih delcev, ohišje iz karbonskih vlaken)
- Brez kalibracije ob namestitvi (v primerjavi s točkovnimi merilniki, ki potrebujejo kalibracijo na lokaciji)
- Enostavna namestitev brez prekinjanja vodnega toka
- Velika natančnost pri manjših pretokih
- Montaža in odstranjevanje pri visokem tlaku (hot tap)
- Idealna rešitev za nadgrajevanje obstoječih sistemov
Uporaba
- Komunalne vode
- Surove, neprečiščene vode
- Tovarniški procesi:
- Dodajanje kemičnih spojin
- Filtracija vode
- Tehnološka voda
- Povratno splakovanje
- Distribucija:
- Obračunavanje stroškov za vodo
- Skladiščenje
- Upravljanje sistemov za črpanje
- Druge rabe
- Reke
- Hladilna voda
- Prenosni vodovodi
- Podmorska raba
- Počasne odpadne vode
- Cevovodi velikih premerov
- Posebne oblike ta vstavljanje v cevi brez zunanjega dostopa
- Zamenjava vretenastih delov brez prekinjanja toka
- Industrija
- Hladilne tekočine
- Ohlajene vode
- Elektrarne
- Nadgradnja obstoječega sistema
- Pitotova cev
- Propeler
- Točkovni merilnik hitrosti
- Diferencialni merilnik tlaka
- Elektromagnetni merilnik polnega pretoka
Kompletni sistemi

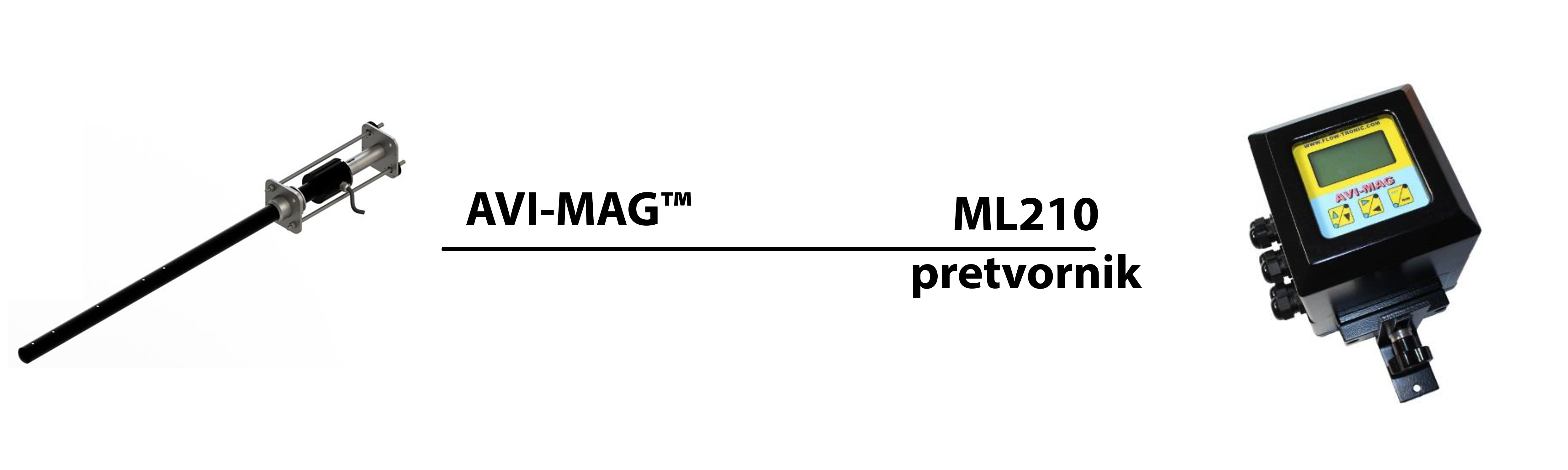

AVI-MAG™ v kombinaciji z ML210 stacionarnim pretvornikom predstavlja popoln sistem za merjenje pretoka polnih cevi. Opremljen je s standardnim 10 m kablom, za posebne zahteve pa so na voljo tudi kabli dolžine do 100 m. ML210 je izmenično ali enosmerno napajan stacionarni pretvornik za merjenje pretoka polnih cevi s senzorjem AVI-MAG™.
Flow-Tronic produkti so v 99% kompatibilni z obstoječimi PLC in SCADA sistemi.
Dodatne informacije
AVI-MAG™ BrošuraAVI-MAG™ Tehnična Dokumentacija
