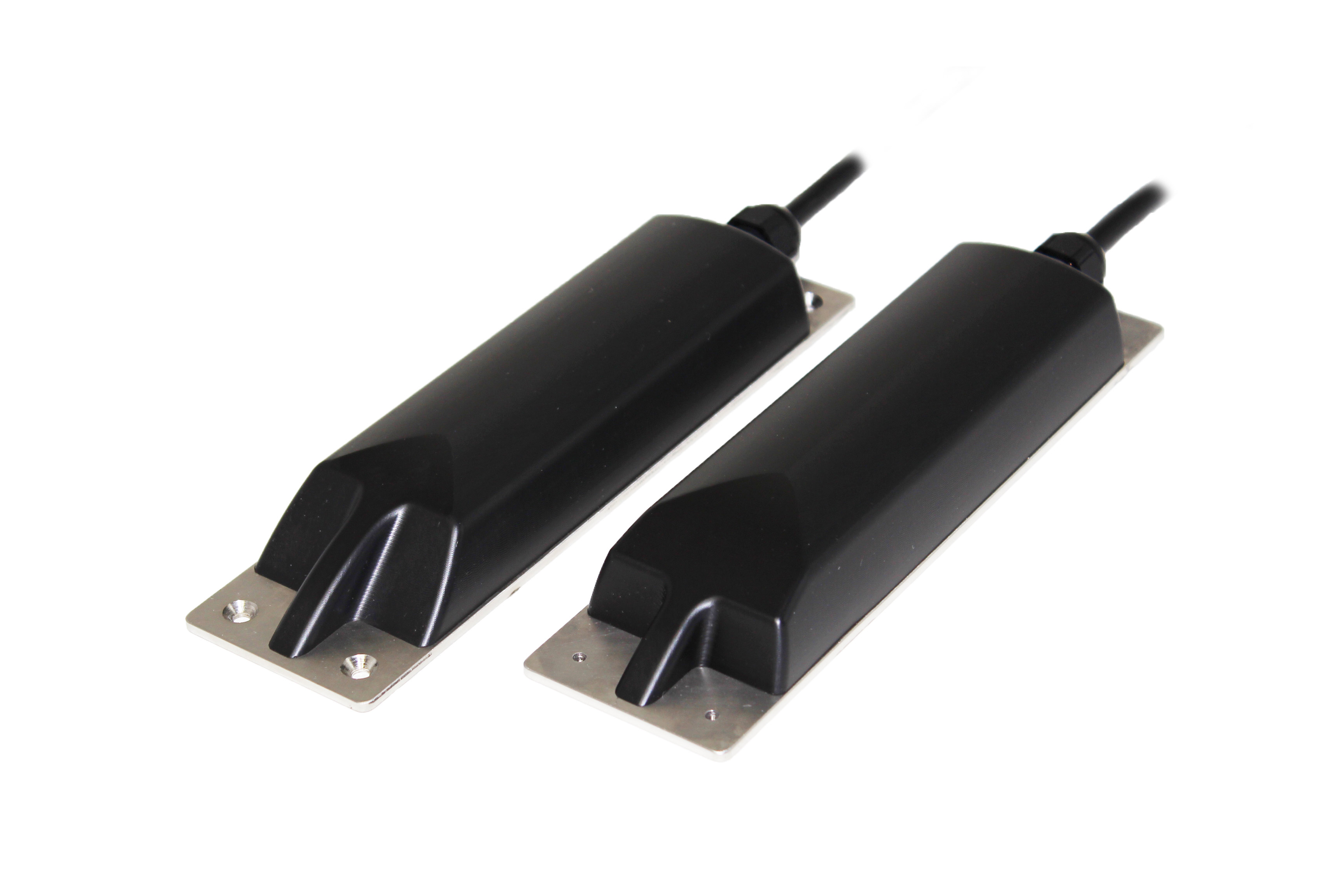

Ultrasonični senzor za merjenje pretoka v odprtih kanalih
Beluga™ senzor uporablja napredno digitalno Doppler ultrasonično tehnologijo za zaznavanje hitrosti. Z modernim in zmogljivim DSP procesorjem omogoča spektralno analizo porazdelitve hitrosti prečnega prereza cevi v realnem času.

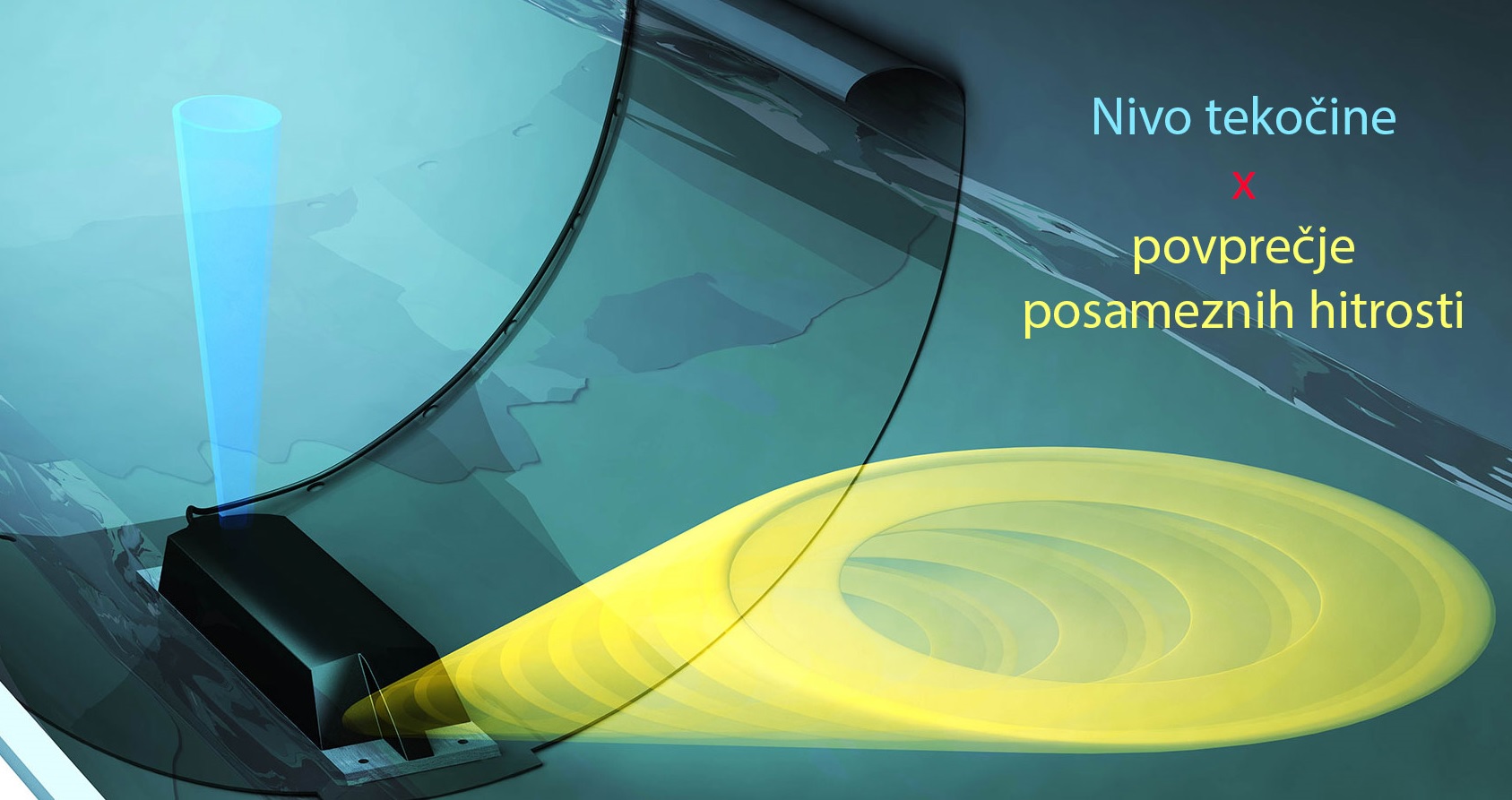

Senzor oddaja neprekinjen akustični signal s frekvenco 1 MHz. Sprejemnik se nahaja v istem ohišju, ločen od oddajnika, in vzorči na tisoče signalov na eno meritev. Rezultati vseh posameznih frekvenc dajejo popoln spekter individualnih energijskih nivojev. Z branjem spektra prejetih frekvenc BELUGA™ senzor analizira porazdelitev hitrosti toka. Globino vode sporoča povezani senzor za merjenje nivoja vode.
Ti dve meritvi nam omogočata izračun pretoka z uporabo kontinuitetne enačbe:
Q = ⊽
Neprekinjen valovni (continuous wave) digitalni Doppler s spektralno analizo
Brez mrtvih con in prekratkih razdalj – merjenje pretoka že pri globini 10 mm
Glavne lastnosti
- Natančno merjenje pretoka
- Popolnoma digitaliziran senzor
- Merjenje hitrosti v obe smeri (-2 m/s do +6 m/s)
- Na voljo prenosna različica
- Enostavna namestitev s prilagojenimi montažnimi pripomočki brez poseganja v kanal
- Robustno IP68 ohišje
- Odporen proti mašenju, koroziji in obrabi
- Analiza porazdelitve hitrosti z uporabo spektralne analize
- Za kanale in cevi od 150 mm do 2500 mm
- Enostavna integracija s SCADA, PLC in telemetričnimi sistemi: izračun pretoka je poslan nazaj v senzor BELUGA™
- Integrirano merjenje temperature
Uporaba
- Nadziranje kanalizacije
- Ocenjevanje in vrednotenje kanalizacijskih sistemov
- Preučevanje zmogljivosti
- Preučevanje prelivanja / izgub (CSO)
- Preučevanje infiltracij
- Obtoki/prelivi
- Zaračunavanje / prenos skrbništva
- Industrija
- Tovarne z odpadnimi vodami
- Odpadna tehnološka voda
- Nadzor skladnosti z industrijskimi standardi
Kompletni sistemi
Glavne lastnosti
- Natančno merjenje pretoka
- Popolnoma digitaliziran senzor
- Merjenje hitrosti v obe smeri (-2 m/s do +6 m/s)
- Na voljo prenosna različica
- Enostavna namestitev s prilagojenimi montažnimi pripomočki brez poseganja v kanal
- Robustno IP68 ohišje
- Odporen proti mašenju, koroziji in obrabi
- Analiza porazdelitve hitrosti z uporabo spektralne analize
- Za kanale in cevi od 150 mm do 2500 mm
- Enostavna integracija s SCADA, PLC in telemetričnimi sistemi: izračun pretoka je poslan nazaj v senzor BELUGA™
- Integrirano merjenje temperature
Uporaba
- Nadziranje kanalizacije
- Ocenjevanje in vrednotenje kanalizacijskih sistemov
- Preučevanje zmogljivosti
- Preučevanje prelivanja / izgub (CSO)
- Preučevanje infiltracij
- Obtoki/prelivi
- Zaračunavanje / prenos skrbništva
- Industrija
- Tovarne z odpadnimi vodami
- Odpadna tehnološka voda
- Nadzor skladnosti z industrijskimi standardi

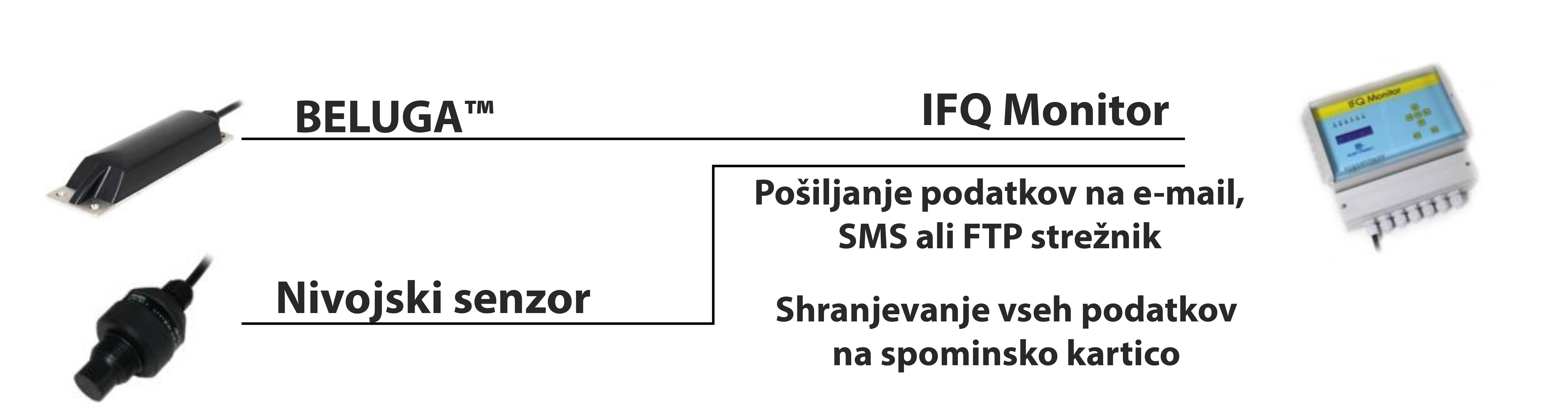

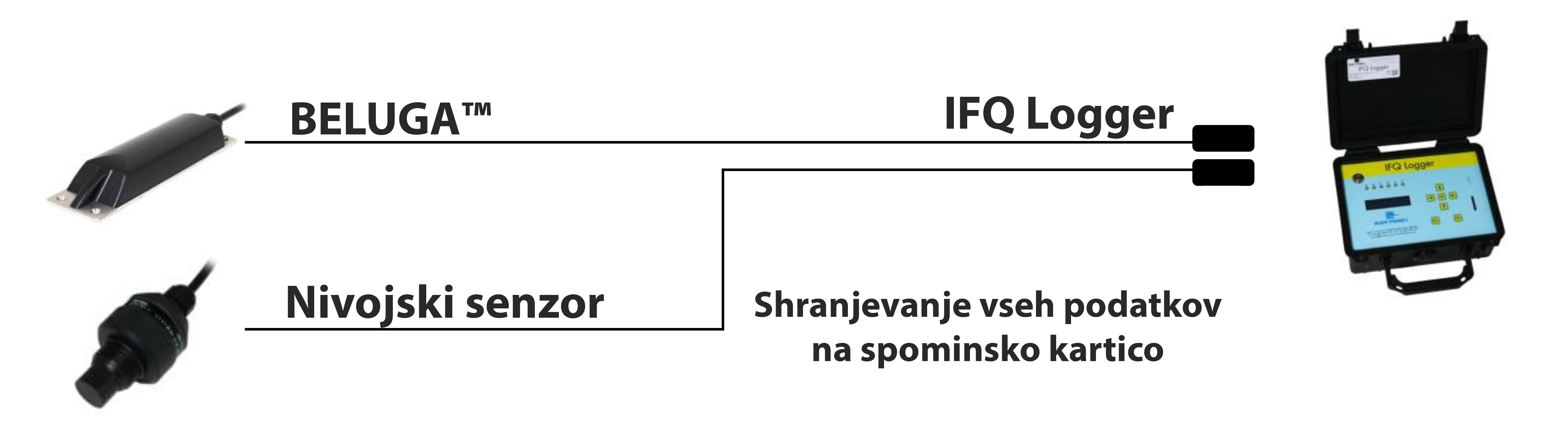

BELUGA™ v kombinaciji z nivojskim senzorjem in monitorjem za stalno spremljanje podatkov (ki prikazuje pretok, hitrost, nivo in veliko več) ali prenosnim zapisovalnikom (loggerjem) serije IFQ: IFQ MONITOR™ ali IFQ LOGGER™, ki ju je mogoče povezati z računalnikom preko USB kabla. Z vstavitvijo SIM kartice v monitor ali logger je samodejno pošiljanje podatkov na e-mail ali FTP strežnik enostaven in zanesljiv način za spremljanje dogajanja “na terenu”. Ob nenadnih spremembah (npr. pretoka iz 200 l/s na 500 l/s) nam lahko sistem preko SMS sporočila javi alarm, kar lahko bistveno zniža odzivni čas in prepreči morebitno nastalo škodo.
Flow-Tronic produkti so v 99% kompatibilni z obstoječimi PLC in SCADA sistemi.
